「迪加斯」多轴全自动绕线机：高效生产解决方案
发布时间：
2024-08-20
多轴全自动绕线机是一种高效的自动化设备，用于制造绕线绕制电磁线圈等电气零部件，广泛应用于电子、电气、通信、汽车等领域。
多轴机系列
多轴机系列根据轴数不同，分为 12 轴、16 轴、20 轴和 24 轴，各款机型功能丰富，适用于多种线材的绕线作业，包括漆包线、绝缘线、绞合线、丝包线等。同时，具备包层间胶带、上挡墙下包胶、贴反折胶带、同层并绕等功能。设备采用整体机箱机架结构，部件运用铸件工艺，确保高精度运行，具有高效、稳定、操作简便的特点。
关键参数一览
|
轴数 |
轴距选择（mm） |
包胶功能 |
上料模式 |
|
12轴 |
50.7、61.2、72 |
支持 |
半自动、全自动 |
|
16轴 |
37.3（常用于工字电感制作）、51 |
37.3mm轴距不支持， 51mm轴距支持 |
半自动、全自动 |
|
20轴 |
42 |
支持 |
半自动、全自动 |
|
24轴 |
34.3 |
不支持 |
半自动、全自动 |
包胶类型
★滚轮包胶
★杠杆包胶
★牵引包胶
※无特殊要求时，根据产品工艺选择最适配的包胶方式。
设备速度与效率
★电机转速：最高 12000 转 / 分钟，通常设定在 5000 - 7000 转 / 分钟，可降低电机损耗和噪音。
★绕线时间：以 100 圈线圈绕线为例，考虑电机加减速，约 4.5 秒，加上起 pin 脚和收 pin 脚共约 5 秒，完成一个普通变压器线圈绕线时间在 9 - 10 秒。
★绕线包胶总时间：加上 4 秒包胶时间，绕线包胶全部完成需 13 - 14 秒。
★生产效率：以 16 轴设备计算，每小时可完成约 4000 件，8 小时工作日可完成约 32000 件。若产能需求不高且换型频繁，可选择单轴套管机。
设备优势
★绕线速度快：主轴绕线速度最高可达 12000RMP，能适应超过 10000 匝的线圈绕制，提供 8 轴、12 轴、16 轴、20 轴、24 轴多种轴数选择，大幅提升生产效率。
★换型便捷：夹具采用独立化模块设计，可自由切换通用产品，快速完成换型工作。
绕线精度高：排线精密，绕制出的线圈紧凑，槽满率高。
★功能灵活：支持多线并绕，可随意设定跨斜槽；能实现 360 度位置任意启停，参数既可以手动设置，也能调用相应程序，通过人机界面可实时监控数据，操作一目了然。

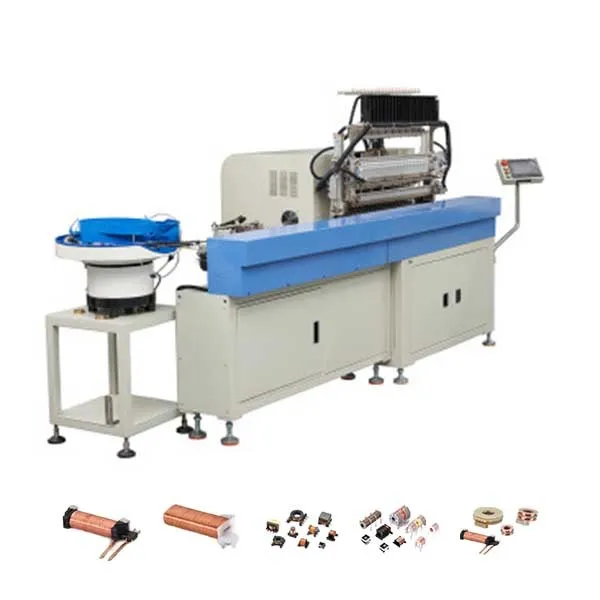

12轴50.7轴距全自动化绕线包胶
12轴50.7轴距全自动化绕线包胶机
12 轴 50.7 轴距全自动化绕线包胶机，专为高效、精准生产线圈类产品设计。它集成绕线与包胶功能，广泛应用于电子、电器等领域，能满足客户多样化需求。
设备采用高度自动化操作流程，大幅提升生产效率，同时通过精密控制系统和稳定机械结构，确保产品质量稳定一致，是追求效率的大规模制造商和对品质要求严苛的高端客户的理想之选。

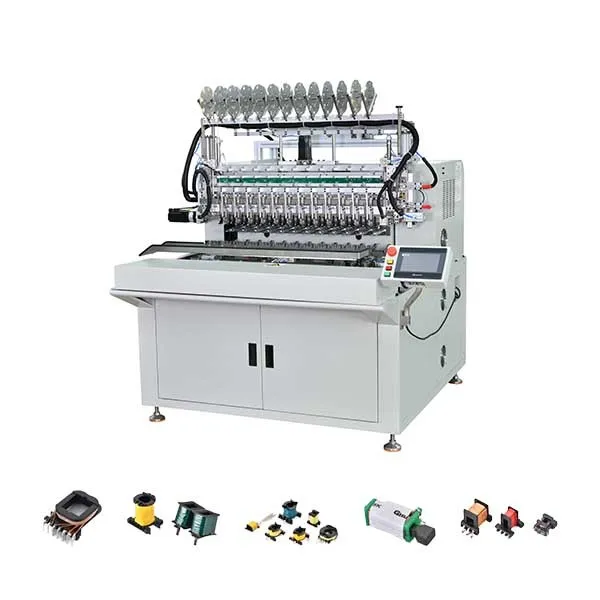

12轴72轴距双包胶手工上下料绕线
12轴72轴距双包胶手工上下料绕线机
12 轴 72 轴距双包胶手工上下料绕线机，作为线圈制造行业的关键设备，集绕线与包胶功能于一体，显著提升生产效率与产品质量。该设备适用于各类小型线圈的生产，尤其在对精度和包胶工艺要求严苛的场景中，展现出卓越的性能优势。凭借其精准的绕线技术和高效的双包胶工艺，能够满足多样化的生产需求，为线圈制造领域提供了可靠的解决方案。

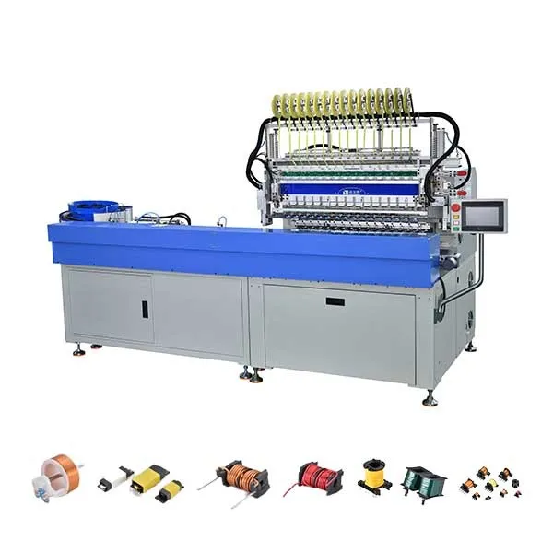

12轴61.2轴距全自动绕线包胶机
12 轴 61.2 轴距全自动绕线包胶机，作为一款处于行业前沿的线圈生产设备，凭借卓越的技术优势，在现代工业生产中占据重要地位。该设备能够精准且高效地对各类线材开展绕线作业，完成绕线工序后，随即自动无缝衔接包胶处理流程，实现生产环节的高度自动化与连贯性。
在电子、电器、电机以及变压器等众多行业中，这款设备得到了极为广泛的应用。它以稳定可靠的性能，不仅有效提高了生产效率，还极大地保证了产品质量的稳定性与一致性，充分满足不同企业多样化的生产需求，已然成为众多企业提升产能与产品品质的得力助手。

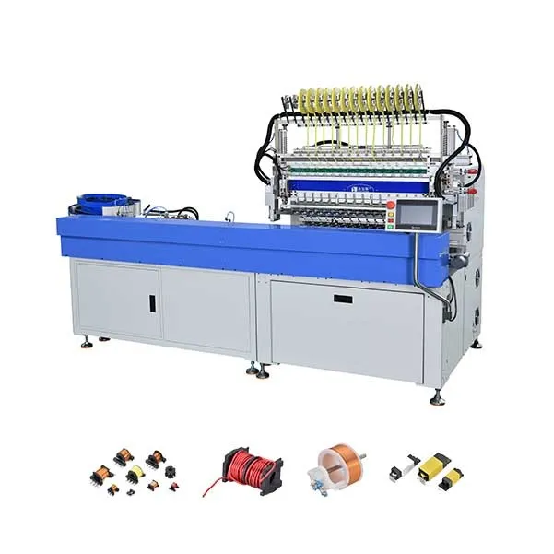

20轴42轴距全自动绕线包胶机
20 轴全自动绕线包胶机是一款集绕线与包胶功能于一体的先进自动化设备，专为满足大规模、高精度线圈生产需求而设计。它广泛应用于电子、电器、电机制造、变压器生产等多个行业，能将线材精准绕制在各类骨架上，并完成高质量的包胶工序，极大提升生产效率，保障产品质量的稳定性与一致性。

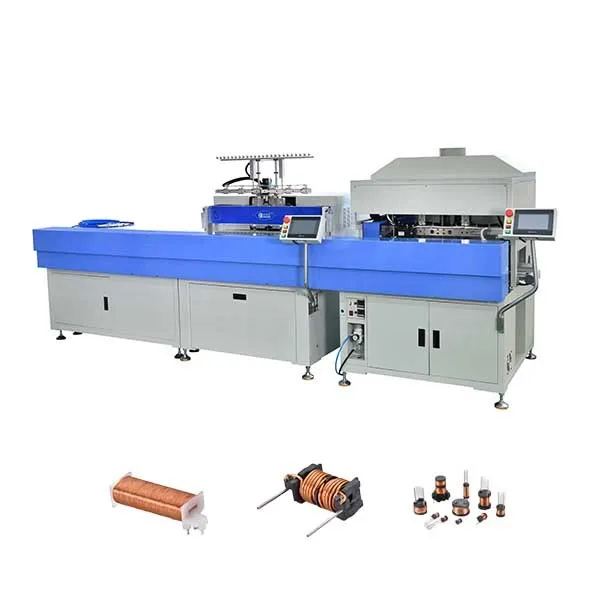

马达线圈、高压包带焊锡测试产线
马达线圈、高压包带焊锡测试产线，是高度集成自动化的先进生产设备。专为高效产出高质量产品设计，从绕线、焊锡到测试全流程覆盖。能精准完成线材绕制、焊点连接与性能检测，保障产品符合严苛质量标准。广泛用于汽车、家电、工业设备制造等需求大的行业，助力企业提效降本，稳定产品质量。

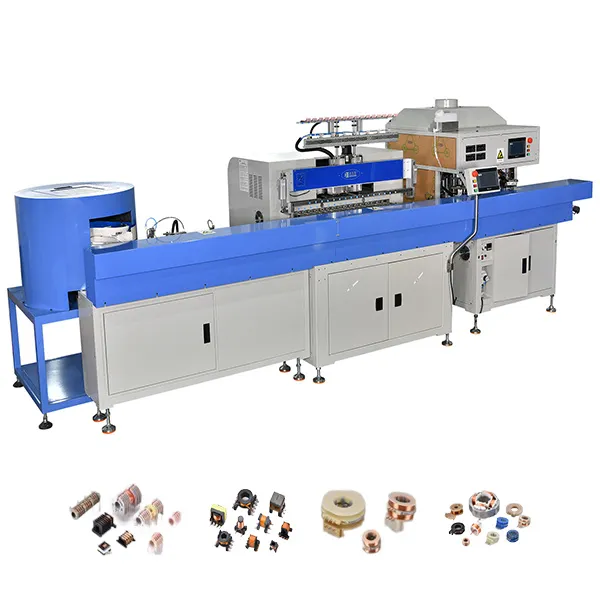

DS-U-1D-1637.3-HX轴工字型全自动绕线焊锡生产线
DS-U-1D-1637.3-HX 轴工字型全自动绕线焊锡生产线是一款专门针对工字型线圈生产的高度自动化设备，融合了先进的绕线技术与精准的焊锡工艺，实现了从原材料到成品的一站式生产。该生产线广泛应用于电子、电器、通讯等行业，为各类工字型线圈的大规模、高质量生产提供了可靠解决方案，极大地提升了生产效率，降低了人工成本，确保产品质量的高度一致性。
16轴51轴距全自动绕线包胶机
16 轴全自动绕线包胶机融合了先进的自动化技术与精密的机械制造工艺，主要用于各类线圈的绕制以及后续的包胶工序。该设备在电子、电气、电机制造等行业发挥着关键作用，能够大幅提升线圈生产效率，同时保证产品质量的高度一致性与稳定性，满足企业大规模、高精度生产的需求。
